Сухой трансформатор SCB11
Категория:
Ключевые слова:
Сухой трансформатор SCB11
1. Введение продукта:
Эта серия материалов для сухих трансформаторов с эпоксидной смолой отличается высоким качеством и научной формулой, производится строго по технологическим процессам с использованием отличного производственного и испытательного оборудования. Продукт характеризуется высокой надежностью и длительным сроком службы. В зависимости от различных условий эксплуатации могут быть настроены различные уровни защитного корпуса или трансформатор может поставляться без корпуса. Подходит для важных или специальных условий, таких как высотные здания, торговые центры, аэропорты, туннели, химические заводы, атомные электростанции, корабли и т.д.
2. Стандарты:
2.1 IEC60076-11 Сухие силовые трансформаторы
2.2 GB/T1094.1 Силовые трансформаторы
2.3 GB/T1094.11 Сухие силовые трансформаторы
2.4 GB/T10228 Технические параметры и требования к сухим силовым трансформаторам
2.5 JB/T10088 Уровень шума силовых трансформаторов номиналом 6кВ~500кВ
2.6 GB20052-2020 Пределы энергоэффективности и классы энергоэффективности для силовых трансформаторов

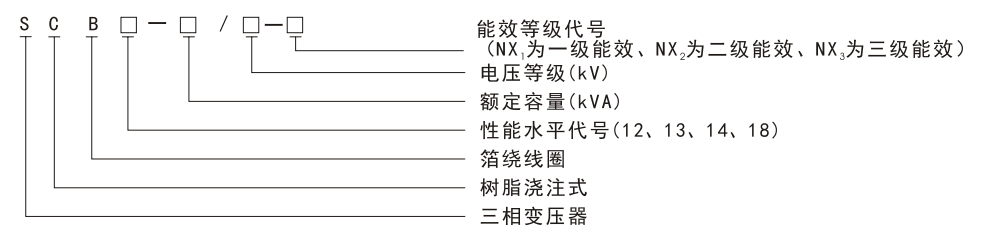

3. Модель и значение:
4. Характеристики производительности:
4.1 Безопасный, огнестойкий, не загрязняющий, может работать непосредственно в центрах нагрузки.
4.2 Использует швейцарскую технологию T+M, обладает высокой механической прочностью, сильной устойчивостью к короткому замыканию, низким частичным разрядам, хорошей термической стабильностью, высокой надежностью и длительным сроком службы.
4.3 Низкие потери, низкий уровень шума, значительный эффект энергосбережения, не требует обслуживания.
4.4 Хорошая теплоотдача, высокая перегрузочная способность, мощность может быть увеличена при принудительном воздушном охлаждении.
4.5 Хорошая влагостойкость, подходит для работы во влажных и других суровых условиях.
4.6 Оснащен полной системой мониторинга температуры и защиты. Использует интеллектуальную систему управления температурой сигнала, которая может автоматически контролировать и циклично отображать рабочую температуру каждой из трех фаз обмоток, автоматически запускать и останавливать вентиляторы, а также имеет настройки сигнализации и отключения. 4.7 Компактный размер, легкий вес, небольшой занимаемый объем, низкая стоимость установки. 4.8 Оснащен функцией удаленного мониторинга для отслеживания состояния работы оборудования в реальном времени.
5. Конструктивные особенности:
5.1 Проводник высоковольтной обмотки выполнен из высокопроводящей бескислородной медной фольги, с межвитковой изоляцией из изоляционного материала класса F. Внутри и снаружи обмотки используется импортная стеклотканевая плита в качестве каркаса. Медная фольга вместе с межвитковой изоляцией программируется один раз на машине для намотки высоковольтной фольги, управляемой микрокомпьютером с лазерным позиционированием. Выводные провода автоматически привариваются аргонодуговой сваркой, наматываются по секциям, затем помещаются в форму и заливаются смолой с наполнителями под вакуумом.
5.2 Низковольтная обмотка использует медную фольгу той же высоты, что и низковольтная обмотка, наматываемую на машине для намотки низковольтной фольги вместе с изоляцией класса F. Во время намотки выводы обмотки автоматически привариваются медными шинами аргонодуговой сваркой и выводятся наружу. Воздушные каналы для охлаждения формируются путем вставки опорных стержней в середину обмотки, а концы герметизируются смолой и отверждаются.
5.3 Сердечник изготовлен из высококачественных ориентированных на зерно холоднокатаных кремнистых стальных листов, с 45-градусными полными косыми стыками и структурой с отверстиями в ярме для обеспечения низких потерь без нагрузки. Зажим сердечника выполнен из лазерно вырезанных стальных пластин с изогнутой конструкцией зажима, стержни сердечника связаны изоляционной лентой, верхние и нижние зажимы используют внутреннюю конструкцию с тягой, а поверхность сердечника запечатана специальным смоляным процессом, что увеличивает прочность конструкции и силу зажима, одновременно снижая шум.
Технические параметры сухого трансформатора серии SCB 10 кВ
|
Трансформатор |
Высокое напряжение (кВ |
Диапазон регулировки высокого напряжения (%) |
Низкое напряжение (кВ |
Номинальный |
Номер группы соединений |
Потери холостого хода (Вт) |
Потери при нагрузке (Вт) |
Холостой ход |
Уровень шума |
Короткое замыкание |
Размер |
Основной блок (без корпуса) |
Корпус |
||||
|
SCB12 |
SCB13 |
SCB12 |
SCB13 |
Габариты Длина×Ширина×Высота (м |
Вес |
Габариты |
Вес |
||||||||||
|
125 |
6 |
;5 ;2× 2.5 |
0.4 |
50 |
Dyn11 Yyn0 |
375 |
335 |
1850 |
1660 |
1.3 |
58 |
4 |
550×550 |
920×610×1120 |
685 |
500×1150×2200 |
230 |
|
160 |
430 |
385 |
2130 |
1910 |
1.3 |
58 |
550×550 |
950×610×1120 |
735 |
1500×1150×2200 |
230 |
||||||
|
200 |
495 |
445 |
2530 |
2270 |
1.1 |
58 |
660×660 |
990×720×1150 |
820 |
1500×1150×2200 |
230 |
||||||
|
250 |
575 |
515 |
2760 |
2480 |
1.1 |
58 |
660×660 |
1030×720×1180 |
960 |
1500×1150×2200 |
230 |
||||||
|
315 |
705 |
635 |
3470 |
3120 |
1 |
60 |
660×660 |
1050×720×1210 |
1080 |
1500×1150×2200 |
230 |
||||||
|
400 |
785 |
705 |
3990 |
3590 |
1 |
60 |
660×660 |
1060×720×1270 |
1330 |
1600×1250×2200 |
250 |
||||||
|
500 |
930 |
835 |
4880 |
4390 |
1 |
62 |
660×820 |
1110×880×1340 |
1480 |
1600×1250×2200 |
250 |
||||||
|
630 |
1040 |
935 |
5960 |
5360 |
0.85 |
62 |
6 |
660×820 |
1240×880×1300 |
1530 |
1800×1450×2200 |
280 |
|||||
|
800 |
1210 |
1090 |
6960 |
6260 |
0.85 |
64 |
660×820 |
1320×880×1350 |
1840 |
1800×1450×2200 |
280 |
||||||
|
1000 |
1410 |
1270 |
8130 |
7310 |
0.85 |
64 |
660×820 |
1360×880×1460 |
2320 |
1800×1450×2200 |
280 |
||||||
|
1250 |
1670 |
1500 |
9690 |
8720 |
0.85 |
65 |
820×820 |
1430×880×1520 |
2530 |
1900×1450×2200 |
320 |
||||||
|
1600 |
1960 |
1760 |
11700 |
10500 |
0.85 |
66 |
h070×1070 |
1470×1130×1690 |
3010 |
1950×1500×2200 |
350 |
||||||
|
2000 |
2440 |
2190 |
14400 |
13000 |
0.7 |
66 |
070×1070 |
1510×1130×1770 |
3540 |
2000×1500×2200 |
350 |
||||||
|
2500 |
2880 |
2590 |
17100 |
15400 |
0.7 |
71 |
h070×1070 |
1560×1130×1900 |
4190 |
2300×1600×2200 |
400 |
||||||
|
Трансформ |
Высокое напряжение |
Регулировка высокого напряжения |
Низкое напряжение (кВ |
Номинальный |
Номер группы соединений |
Потери холостого хода (Вт) |
Потери при нагрузке (Вт) |
Холостой ход |
Уровень шума |
Короткое замыкание |
Размер |
Основной блок (без корпуса) |
Корпус |
||||
|
SCB14 |
SCB18 |
SCB14 |
SCB18 |
Габариты Длина×Ширина×Высота (м |
Вес |
Габариты |
Вес |
||||||||||
|
125 |
6 |
52× 2.5 |
0.4 |
50 |
Dyn11 Yyn0 |
320 |
270 |
1665 |
1665 |
1.3 |
58 |
4 |
550×550 |
960×610×830 |
780 |
500×1150×2200 |
230 |
|
160 |
365 |
310 |
1915 |
1915 |
1.3 |
58 |
550×550 |
990×610×850 |
900 |
1500×1150×2200 |
230 |
||||||
|
200 |
420 |
360 |
2275 |
2275 |
1.1 |
58 |
660×660 |
1020×720×870 |
1000 |
1500×1150×2200 |
230 |
||||||
|
250 |
490 |
415 |
2485 |
2485 |
1.1 |
58 |
660×660 |
1060×720×920 |
1160 |
1500×1150×2200 |
230 |
||||||
|
315 |
600 |
510 |
3125 |
3125 |
1 |
60 |
660×660 |
060×720×960 |
1220 |
1500×1150×2200 |
230 |
||||||
|
400 |
665 |
570 |
3590 |
3590 |
1 |
60 |
660×660 |
1060×720×1040 |
1430 |
1600×1250×2200 |
250 |
||||||
|
500 |
790 |
670 |
4390 |
4390 |
1 |
62 |
660×820 |
1130×880×1100 |
1620 |
1600×1250×2200 |
250 |
||||||
|
630 |
885 |
750 |
5365 |
5365 |
0.85 |
62 |
6 |
660×820 |
1340×880×1100 |
1930 |
1800×1450×2200 |
280 |
|||||
|
800 |
1035 |
875 |
6265 |
6265 |
0.85 |
64 |
660×820 |
1350×880×1160 |
2250 |
1800×1450×2200 |
280 |
||||||
|
1000 |
1205 |
1020 |
7315 |
7315 |
0.85 |
64 |
660×820 |
1400×880×1220 |
2580 |
1800×1450×2200 |
280 |
||||||
|
1250 |
1420 |
1205 |
8720 |
8720 |
0.85 |
65 |
820×820 |
1460×880×1300 |
3080 |
1900×1450×2200 |
320 |
||||||
|
1600 |
1665 |
1415 |
10555 |
10555 |
0.85 |
66 |
1070×1070 |
1520×1130×1370 |
3700 |
1950×1500×2200 |
350 |
||||||
|
2000 |
2075 |
1760 |
13005 |
13005 |
0.7 |
66 |
1070×1070 |
1610×1130×1510 |
4300 |
2000×1500×2200 |
350 |
||||||
|
2500 |
2450 |
2080 |
15445 |
15445 |
0.7 |
71 |
1070×1070 |
1620×1130×1590 |
5130 |
2300×1600×2200 |
400 |
||||||
Технические параметры сухого трансформатора серии SC станции 10 кВ
|
Трансформ |
Высокое напряжение |
Диапазон регулировки высокого напряжения (%) |
Низкое напряжение |
Номинальная частота (Гц) |
Группа соединений |
Потери холостого хода (Вт) |
Потери при нагрузке (Вт) |
Ток холостого хода: (%) |
Уровень шума |
Короткое замыкание |
Размер |
Основной блок (без корпуса) |
Корпус |
||||
|
SCB12 |
SCB13 |
SCB12 |
SCB13 |
Габариты |
Вес (кг |
Габариты |
Вес |
||||||||||
|
30 |
6 |
5 |
0.4 |
50 |
Dyn11 Yyn0 |
150 |
135 |
710 |
640 |
2 |
54 |
4 |
400×350 |
600×400×570 |
300 |
1200×1000×2200 |
180 |
|
50 |
215 |
195 |
1000 |
900 |
2 |
54 |
400×350 |
600×400×640 |
330 |
1200×1000×2200 |
180 |
||||||
|
80 |
295 |
265 |
1380 |
1240 |
1.5 |
55 |
400×400 |
720×500×770 |
500 |
1200×1000×2200 |
180 |
||||||
|
100 |
320 |
290 |
1570 |
1410 |
1.5 |
55 |
400×400 |
730×500×790 |
560 |
1200×1000×2200 |
180 |
||||||
Примечание: В связи с постоянным совершенствованием продукции, данные, приведённые в этом образце, предназначены только для справки; пожалуйста, своевременно свяжитесь с нашей компанией для получения новых размеров.
Технические параметры сухого трансформатора серии SCB класса 20KV
|
Трансформ |
Высокое напряжение |
Диапазон регулировки высокого напряжения (%) |
Низкое напряжение |
Номинальный |
Номер группы соединений |
Холостой ход |
Нагрузка |
Ток холостого хода (%) |
Уровень шума |
Короткое замыкание |
Размер |
Основной блок (без корпуса) |
Корпус |
||
|
Габариты |
Вес |
Габариты |
Вес |
||||||||||||
|
100 |
20 |
5 |
0.4 |
50 |
Dyn11 YynO |
432 |
1990 |
1.8 |
55 |
6 |
660×660 |
1130×720×1210 |
700 |
1600×1250×2200 |
250 |
|
160 |
536 |
2470 |
1.5 |
58 |
660×660 |
1150×720×1230 |
800 |
1600×1250×2200 |
250 |
||||||
|
200 |
584 |
2940 |
1.5 |
58 |
660×660 |
1200×720×1270 |
920 |
1800×1450×2200 |
280 |
||||||
|
250 |
672 |
3420 |
1.3 |
58 |
820×820 |
1270×880×1300 |
1050 |
1800×1450×2200 |
280 |
||||||
|
315 |
776 |
4080 |
1.3 |
60 |
820×820 |
1300×880×1340 |
1200 |
1800×1450×2200 |
280 |
||||||
|
400 |
920 |
4840 |
1.1 |
60 |
820×820 |
1310×880×1380 |
1430 |
1800×1450×2200 |
280 |
||||||
|
500 |
1080 |
5790 |
1.1 |
62 |
820×820 |
1350×880×1450 |
1600 |
2000×1600×2200 |
350 |
||||||
|
630 |
1220 |
6840 |
1 |
62 |
820×820 |
1470×880×1500 |
1950 |
2000×1600×2200 |
350 |
||||||
|
800 |
1400 |
8260 |
1 |
64 |
820×820 |
1500×880×1550 |
2350 |
2000×1600×2200 |
350 |
||||||
|
1000 |
1660 |
9780 |
0.85 |
64 |
1070×1070 |
1560×1130×1600 |
2600 |
2000×1600×2200 |
350 |
||||||
|
1250 |
1900 |
11500 |
0.85 |
65 |
1070×1070 |
1600×1130×1660 |
3000 |
2000×1600×2200 |
350 |
||||||
|
1600 |
2230 |
13800 |
0.85 |
66 |
1070×1070 |
1680×1130×1720 |
3650 |
2200×1700×2200 |
400 |
||||||
|
2000 |
2590 |
16300 |
0.7 |
66 |
1070×1070 |
1750×1130×1800 |
4150 |
2200×1700×2200 |
400 |
||||||
|
2500 |
3100 |
19300 |
0.7 |
71 |
1070×1070 |
1830×1130×1920 |
4900 |
2400×1800×2200 |
430 |
||||||
Технические параметры сухого трансформатора серии SCB класса 35kV
|
Мощность трансформатора (кВА) |
Высокое напряжение |
Диапазон регулировки высокого напряжения (%) |
Низкое напряжение (кВ |
Номинальная частота (Гц) |
Группа соединений |
Потери холостого хода (Вт) |
Нагрузка |
Холостой ход |
Уровень шума (дБ) |
Импеданс короткого замыкания (%) |
Размер |
Основной блок (без корпуса) |
Корпус |
||
|
Габариты |
Вес |
Габариты |
Вес |
||||||||||||
|
50 |
35 |
52× |
0.4 |
50 |
Dyn1 |
360 |
1420 |
2.3 |
54 |
6 |
660×660 |
1300×720×1220 |
760 |
2000×1500×2200 |
380 |
|
100 |
504 |
2090 |
2 |
55 |
820×820 |
1380×880×1320 |
1000 |
2200×1600×2200 |
380 |
||||||
|
160 |
632 |
2810 |
1.5 |
58 |
820×820 |
1480×880×1450 |
1300 |
2200×1600×2200 |
380 |
||||||
|
200 |
704 |
3320 |
1.5 |
58 |
820×820 |
1500×880×1500 |
1430 |
2200×1600×2200 |
380 |
||||||
|
250 |
792 |
3800 |
1.3 |
58 |
820×820 |
1520×880×1520 |
1600 |
2200×1600×2200 |
380 |
||||||
|
315 |
936 |
4510 |
1.3 |
60 |
820×820 |
1580×880×1640 |
1870 |
2300×1800×2200 |
420 |
||||||
|
400 |
1100 |
5410 |
1.1 |
60 |
820×820 |
1600×880×1660 |
1980 |
2300×1800×2200 |
420 |
||||||
|
500 |
1300 |
6650 |
1.1 |
62 |
820×820 |
1600×880×1730 |
2100 |
2300×1800×2200 |
420 |
||||||
|
630 |
1490 |
7690 |
1 |
62 |
820×820 |
1620×880×1800 |
2400 |
2300×1800×2200 |
420 |
||||||
|
800 |
1730 |
9120 |
1 |
64 |
820×820 |
1680×880×1860 |
2730 |
2500×2000×2500 |
450 |
||||||
|
1000 |
1940 |
10400 |
0.75 |
64 |
1070×1070 |
1730×1130×1950 |
3350 |
2500×2000×2500 |
450 |
||||||
|
1250 |
2260 |
12700 |
0.75 |
65 |
1070×1070 |
1750×1130×2100 |
3650 |
2500×2000×2500 |
450 |
||||||
|
1600 |
2590 |
15400 |
0.75 |
66 |
1070×1070 |
1800×1130×2300 |
4450 |
2700×2200×2800 |
480 |
||||||
|
2000 |
3060 |
18200 |
0.75 |
66 |
1070×1070 |
1860×1130×2320 |
5200 |
2700×2200×2800 |
480 |
||||||
|
2500 |
3560 |
21800 |
0.75 |
71 |
1070×1070 |
1920×1130×2400 |
6050 |
2700×2200×2800 |
480 |
||||||
Примечание: В связи с постоянным совершенствованием продукции, данные, приведённые в этом образце, предназначены только для справки; пожалуйста, своевременно свяжитесь с нашей компанией для получения новых размеров.
Рекомендуемые продукты
undefined
Онлайн-сообщение
Оставьте сообщение онлайн и получите бесплатное предложение по продукту. Мы организуем связь со специалистом в кратчайшие сроки.
