Tрансформаторы стрехмерным треугольныM канатным сердеЧником серии Sсв-RL

1. Введение в продукт:

Этот продукт включает технологию трехмерных трансформаторов с намотанным сердечником, изобретенную американскими экспертами в 1946 году, в сочетании с технологией сердечника с многоугольным поперечным сечением, разработанной отечественными специалистами, и производится с использованием оборудования нашей компании для намотки и изготовления оснастки. Основные показатели продукта превышают национальные стандарты. Он подходит для условий с высокими требованиями к пожарной безопасности и применяется в высотных жилых зданиях, аэропортах, вокзалах, доках, метро, больницах, электростанциях, металлургической промышленности, торговых центрах, густонаселенных жилых районах, а также на нефтехимических заводах, атомных электростанциях и атомных подводных лодках.

2. Стандарты:

2.1 IEC60076-11 Трансформаторы сухого типа

2.2 GB/T1094.1 Трансформаторы

2.3 GB/T1094.11 Трансформаторы сухого типа

2.4 GB/T32825 Технические параметры и требования к трехфазным сухим трансформаторам с трехмерным намотанным сердечником

2.5 JB/T10088 Уровень шума трансформаторов напряжением от 6 кВ до 500 кВ

2.6 GB20052-2020 Пределы энергоэффективности и классы энергоэффективности трансформаторов

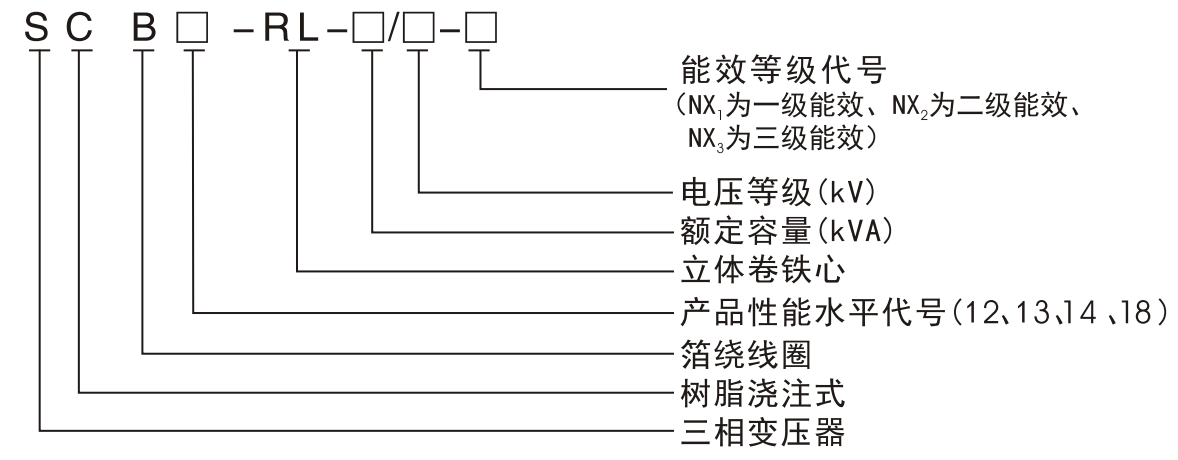

3. Модель и значение:

4. Особенности производительности:

4.1 Помимо обычных преимуществ сухих трансформаторов, таких как безопасность и высокая перегрузочная способность, он также обладает экологичностью, низкими потерями при холостом ходе, низким током возбуждения, низким уровнем шума, влагостойкостью, коррозионной стойкостью, высокой способностью выдерживать короткие замыкания, хорошей устойчивостью к импульсным напряжениям, компактными размерами, легким весом и привлекательным внешним видом.

4.2 Интегрирует намотку и заливку в одно целое, максимально используя ограниченное пространство, с простой конструкцией и легкой установкой и снятием формы.

4.3 Новый высокотехнологичный трансформаторный продукт — сухой трансформатор с трехмерным намотанным сердечником, залитый смолой, предлагает инновационное решение с добавленной стоимостью, которое экономит энергию, экологично, влагостойко, коррозионно устойчиво, обладает высокой способностью выдерживать короткие замыкания и сильные импульсные напряжения.

4.4 Оснащен функциями удаленного мониторинга для контроля состояния оборудования в реальном времени.

5. Конструктивные особенности:

5.1 Использует трехмерный намотанный сердечник в качестве основного компонента; после сборки и отжига трехфазная магнитная цепь полностью симметрична, магнитное сопротивление значительно снижено, а ток возбуждения и потери при холостом ходе существенно уменьшены.

5.2 Верхние и нижние зажимы выполнены цельными, защищая весь сердечник от внешних воздействий во время производства, транспортировки и установки, эффективно прижимая и поддерживая намотку, повышая способность трансформатора противостоять осевым электродинамическим силам при внезапных коротких замыканиях.

5.3 Зажим из профилированной стали эффективно подавляет колебания шума внутри зажима, поддерживая уровень шума трансформатора на идеальном уровне.

5.4 Намотка залита эпоксидной смолой, образуя единое жесткое тело с проводником намотки и изоляционным слоем смолы, обеспечивая хорошую механическую прочность и высокую способность выдерживать короткие замыкания. Эпоксидная смола обладает высокой диэлектрической прочностью, и поскольку весь проводник намотки полностью покрыт твердым изоляционным слоем эпоксидной смолы, проникновение влаги затруднено, и он полностью защищает проводник от повреждений различными вредными газами и коррозионными химическими компонентами, обеспечивая отличную влагостойкость и устойчивость к загрязнениям.
