сухиетрансформаторы из аморфHого сплавa ceрии SCBH

1. Введение в продукт:

Сухой трансформатор с аморфным сплавом использует железный сердечник из полос аморфного сплава, что значительно снижает потери при холостом ходе и нагрузке. Потери при холостом ходе уменьшены на 75% по сравнению с обычными сухими трансформаторами, а потери при нагрузке снижены на 15%. Благодаря низким потерям, низкому тепловыделению и низкому повышению температуры, сухой трансформатор с аморфным сплавом работает очень стабильно. Он может широко использоваться на автомагистралях, в городской инфраструктуре, жилых комплексах и других зонах с большими колебаниями нагрузки. Благодаря значительному энергосберегающему эффекту, он позволяет сэкономить значительные инвестиции в электростанции, снизить расход топлива для генерации и, таким образом, уменьшить загрязнение воздуха. Это современный передовой энергосберегающий и экологически чистый сухой трансформатор.

2. Стандарты:

2.1 IEC60076-11 Сухие силовые трансформаторы

2.2 GB/T1094.1 Силовые трансформаторы

2.3 GB/T1094.11 Сухие силовые трансформаторы

2.4 GB/T22072 Технические параметры и требования к распределительным трансформаторам с аморфным сплавом сухого типа

2.5 GB20052-2020 Пределы энергоэффективности и классы энергоэффективности для силовых трансформаторов

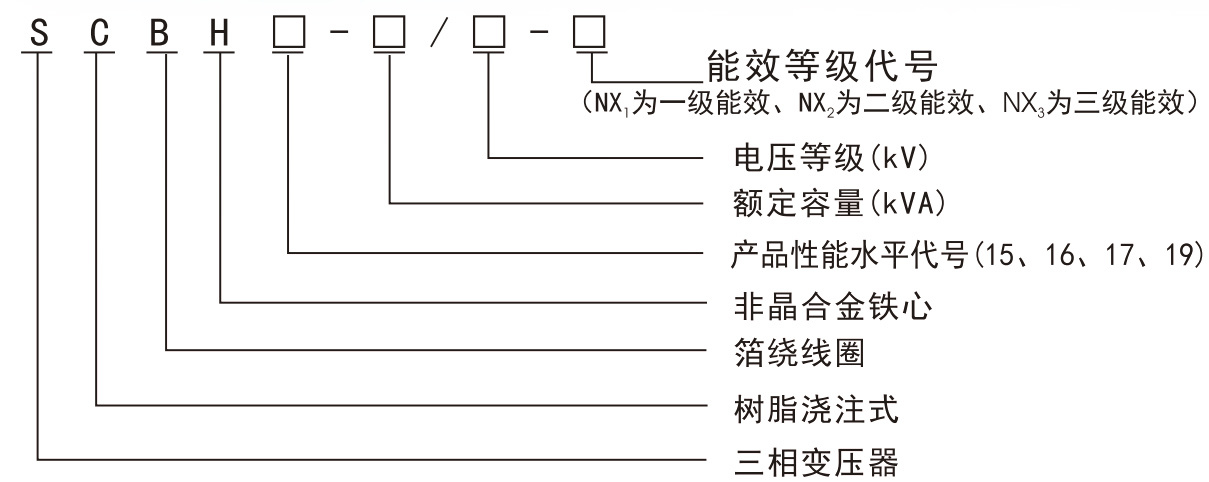

3. Модель и значение:

4. Характеристики производительности:

4.1 Высокая устойчивость к тепловому шоку, высокая перегрузочная способность.

4.2 Изоляционные материалы являются огнестойкими, самозатухающими и обладают высокой огнестойкостью.

4.3 Низкие потери, низкий уровень шума, низкий частичный разряд.

4.4 Не требует обслуживания, прост в установке, низкие общие эксплуатационные расходы. 4.5 Хорошая тройная защита, нечувствительность к температуре и пыли, компактный размер, легкий вес и длительный срок службы.

4.6 Безопасная, надежная и энергосберегающая работа; легкая утилизация без загрязнения после срока службы; широко используется в условиях с высокими требованиями к пожарной безопасности, большими колебаниями нагрузки и суровыми условиями, такими как грязь и влажность.

4.7 Оснащен функцией удаленного мониторинга для контроля состояния оборудования в реальном времени.

5. Конструктивные особенности:

5.1 Железный сердечник изготовлен путем намотки полос аморфного сплава в прямоугольное сечение с трехрамной конструкцией.

5.2 Железный сердечник обычно прямоугольный, и соответствующие обмотки высокого и низкого напряжения также имеют прямоугольную структуру. Кроме того, потери аморфного сплава увеличиваются на 60% под внешним напряжением, поэтому обмотка высокого напряжения сухого трансформатора с аморфным сплавом обычно представляет собой жесткую конструкцию, залитую эпоксидной смолой, а сердечник подвешен на обмотке высокого напряжения для избежания напряжений.

5.3 Обмотка низкого напряжения выполнена из медной фольги, а обмотка высокого напряжения намотана проводом класса H с высокой прочностью и покрыта стекловолоконной эпоксидной смолой, что обеспечивает отличную влагостойкость и трещиностойкость.

5.4 Благодаря конструкции, при которой сердечник подвешен на обмотке высокого напряжения, основными несущими нагрузку компонентами сухого трансформатора с аморфным сплавом являются зажимы и обмотка высокого напряжения. Испытания доказали, что жесткая структура обмотки высокого напряжения, залитая эпоксидной смолой, обладает очень высокой механической прочностью и полностью соответствует требованиям.

5.5 Оснащен полной системой контроля температурной защиты для обеспечения надежной защиты безопасной работы трансформатора.

5.6 Оснащен функцией удаленного мониторинга для контроля состояния оборудования в реальном времени.
